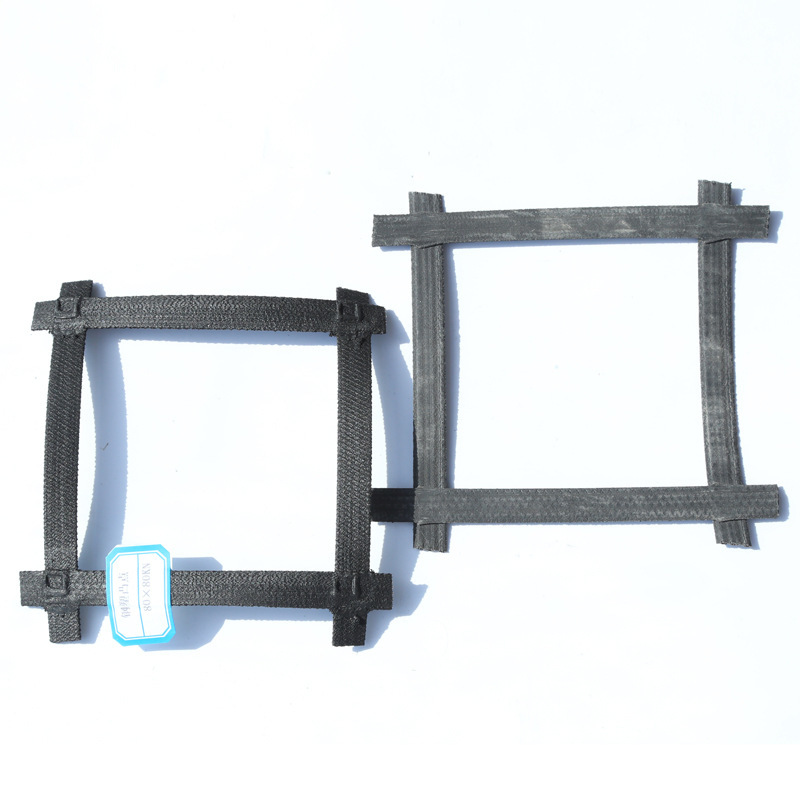

钢塑格栅技术参数和试验方法
发布时间：
2019-10-21 09:07
|
指 标 |
规 格 型 号 |
|||||||
|
30-30 |
50-50 |
60-60 |
70-70 |
80-80 |
100-100 |
120-120 |
||
|
纵、横向极限抗拉强度（kN/m） |
≥30 |
≥50 |
≥60 |
≥70 |
≥80 |
≥100 |
≥120 |
|
|
纵、横向极限抗拉强度下的伸长率（%） |
≤3 |
|||||||
|
连接点极限分离力（N） |
≥300 |
≥500 |
||||||
试验方法：
1、取样
在同批钢塑格栅产品中，随机抽取一卷截取样品，钢塑格栅每个方向取样长度不小于2m。
2、尺寸偏差
将钢塑格栅样品展平，按JTG E50（公路工程土工合成材料试验规程）规定进行试验并计算偏差。钢塑格栅出厂幅宽以最外侧横向条带的延伸段为基准进行测量，但两侧延伸段长度不得大于单个网孔的纵向条带间距。
3、外观质量
在自然光线下距产品0.5m进行目测：产品应色泽均匀，无明显油污，无开裂露筋、损伤、穿孔等缺陷，每卷产品中不允许有拼接段。
4、强度、伸长率
强度、伸长率按JTG E50（公路工程土工合成材料试验规程）进行试验。
5、连接点极限分离力
连接点极限分离力试验，橡塑产品的电子或液压式拉力试验机，从抽取的样品上随机截取五个试样，将试样横向筋带夹持在夹具中，启动拉伸试验机进行一个试样的连接点分离力试验，直到连接点完全分离方可停机，并记录分离时的最大拉力。连接点极限分离力以五个检验试样的最大连接点分离力值的算术平均值计算。
6、炭黑含量
塑料炭黑含量要求为2.0%~3.0%。
7、抗冻性
试样经50次冻融循环后，按JTG E50（公路工程土工合成材料试验规程）规定进行强度、伸长率试验。一个冻融循环应包括：在-20℃±2℃冷冻2h，在20℃±2℃解冻2h。
上一页
上一页
相关新闻
2019/03/20 15:52
2019/03/20 15:53
2019/03/20 15:54
2019/04/27 15:57
2019/04/29 15:59
2019/06/01 14:11
2019/06/03 15:50
