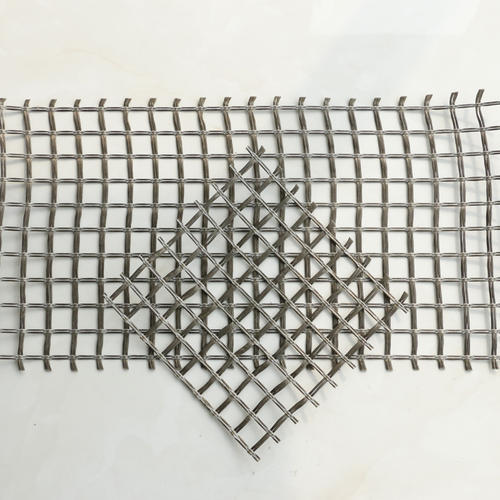

玄武岩土工格栅

发布时间:

2020-01-15 09:43



玄武岩连续纤维材料被誉为“21世纪的新材料”,以玄武岩矿石为原料,将矿石破碎后加入熔炉中,在1450℃~1500℃熔融后,将均匀的熔融物通过拉丝漏板先拉成粗纤维,然后粗纤维由拉丝机拉制成规格的连续纤维,并根据后续用途采用不同的浸润剂进行浸润处理,加工形成终产品。 
与玻璃纤维、碳纤维、芳纶等其它纤维相比,玄武岩纤维不力学性能佳,而且具有很多功能性,可在-260~700℃范围内连续工作;耐酸耐碱,吸湿性低,有的耐环境性能;缘性能好,高温过滤性佳等。因此玄武岩纤维是碳纤维的 代品 ,是继碳纤维、芳纶、分子量聚乙烯纤维之后的第四大高 纤维。
目前本公司生产的玄武岩土工格栅不带自粘胶,通常采用钉子固定法。钉子固定法所需材料:一是,40×40×0.3毫米的固定用铁皮,要求平整不翘角;二是,2英寸钢钉( 水泥钉)。其具体施工及注意事项如下:
(1) 钉子固定法铺设玄武岩土工格栅时,先将一端用固定铁皮和钉子固定在已洒布粘层沥青的下层结构上,钉子可用锤击或射钉枪射入,再将格栅纵向拉紧并分段固定,每段长度为2-5米,对于水泥混凝土路面,可按收缩缝间距分段。钢钉位置设于接缝处,要求格栅拉紧时,其纵横向均处于挺直张紧状态。 
(2) 格栅搭接距离为:纵向接头搭接距离不小于20厘米,横向搭接距离不小于15厘米,纵向搭接应根据沥青摊铺方向,将前一幅处于后一幅 。 
(3)不能将钉子钉于玄武岩纤维格栅上,也不能用锤子直接敲击玄武岩纤维格栅,固定好后,如发现钉子断裂或铁皮松动,则需重新固定。 
(4)玄武岩纤维格栅铺设固定完毕后,须用胶辊压路机适度碾压稳定。使格栅与原路表面粘 ,严格控制运送混合料的车辆出入,在格栅层上禁止车辆急转向、急刹车和倾泻混合料脚料,以 对玄武岩纤维格栅的施工
